OPGW用预绞式双耐张线夹

组成

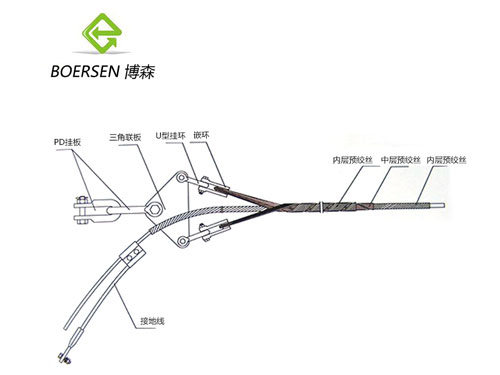

内层预绞丝、中层预绞丝、外层预绞丝、嵌环、PD挂板、三角联板、U型挂环等。

用途

承受全张力，将光纤复合架空地线（OPGW）连接至耐张杆塔上。

特点

◆应力分布均匀，无应力集中点，能很好的保护光缆

◆在不超过光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。

◆对光缆的握着力不低于光缆额定抗拉强度（RTS）的95%，同时不损伤OPGW光缆。

◆优质的铝包钢材质，提高了线夹的机械性能及防腐性能。

技术要求

符合DL/T 766-2003光纤复合架空地线（OPGW）用预绞式金具技术条件及试验方法。

订货须知

◆主要用于大跨越的江河、高落差的山谷、重冰区等特殊地方。可提供160~300KN握力的线夹

◆根据OPGW光缆的额定抗拉强度及外径来选择合适的耐张线夹

◆数量配置：1套/终端杆塔（含龙门架）；2套/耐张杆塔。

◆该线夹内层预绞丝的旋向与OPGW外层的绞向相反，标准配置按照OPGW外层绞向为右旋，如为左旋时，应在订货合同中加以注明。

◆本线夹在承受了全张力后，建议一次性使用。

◆提供第一只与杆塔连接金具的型式。

◆线夹强度分为160KN、210KN、250KN、300KN等。

OPGW双耐张线夹规格型号参数表

注：﹡﹡--代表光缆外径（mm）
