ADSS用QX型预绞式切线线夹

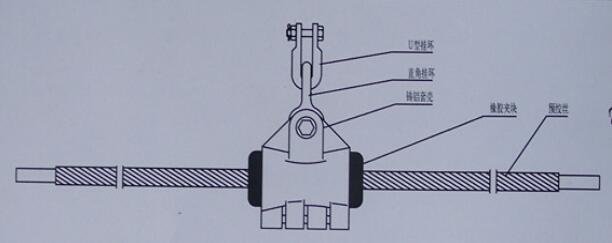

组成
预绞丝、橡胶夹块、铸铝套壳、直角挂环、U型挂环等。
用途
起支撑作用，将全介质自承式光缆（ADSS）悬挂于直线杆塔上。
特点
◆ 悬垂线夹与ADSS光缆有较大的接触面积，应力分布均匀，无应力集中点，对缆起到更好的保护作用，同时增强了挂点位置光缆的刚度。
◆ 有较好的动态应力承受能力，可提供足够的握力（10%RTS）以保持ADSS光缆在长时间不平衡负载的条件下安全运行。
◆ 该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。
◆ 端部进行翘头处理，避免划伤光缆护套。
◆ 优质的铝包钢材质，提高了线夹的机械性能及防腐性能。
技术要求
符合DL/T767-2003全介质自承光缆（ADSS）用预绞式金具技术条件及试验方法。
订货须知
◆ 为满足城网10KV配电线路上架设ADSS光缆的需要，我公司开发生产了适用档距150米内的切线线夹，它结构简单，安装方便，又可降低工程造价。
◆ 根据ADSS光缆的运行档距、外径，额定抗拉强度等参数选择合适的QX型预绞式切线线夹。
◆ 数量配置为：1套/直线杆塔。
◆ 线夹强度为：30KN。
ADSS用QX型预绞式切线线夹规格型号参数表
|
产品型号
|
适用档距（mm）
|
预绞丝长度（mm）
|
线夹质量（Kg）
|
|
AQX-150-﹡﹡
|
150
|
800
|
1.7
|
注：﹡﹡--代表光缆外径（mm）
|
