ADSS用XCX型预绞式悬垂线夹

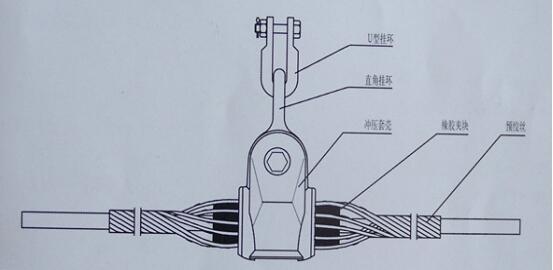

组成
预绞丝、橡胶夹块、冲压套壳、直角挂环、U型挂环等。
用途
起支撑作用，将全介质自承式光缆(ADSS)悬挂于直线杆塔上。
特点
◆XCX型悬垂线夹与ADSS光缆有较大的接触面积，应力分布均匀，无应力集中点，对缆起到更好的保护作用，同时增强了挂点位置光缆的刚度。
◆有较好的动态应力承受能力，可提供足够的握力(20%RTS)以保持ADSS光缆在长时间不平衡负载的条件下安全运行。
◆该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。
◆端部进行磨圆处理，避免划伤光缆护套，同时提高了电晕起晕电压。
◆结构简单，安装方便，又可降低工程造价。
技术要求
符合DL/T767-2003全介质自承光缆(ADSS)用预绞式金具技术条件及试验方法。
订货须知
◆根据ADSS光缆的运行档距、外径、额定抗拉强度等参数选择合适的XCX型悬垂线夹。
◆数量配置为：1套/直线杆塔
◆线夹强度为：70KN。
|
产品型号
|
适用型号（m）
|
预绞丝长度（mm）
|
线夹质量（kg）
|
|
AXCX-100-﹡﹡
|
100
|
1000
|
1.7
|
|
AXCX-200-﹡﹡
|
200
|
1200
|
1.8
|
|
AXCX-300-﹡﹡
|
300
|
1400
|
1.9
|
|
AXCX-400-﹡﹡
|
400
|
1500
|
2.0
|
ADSS用XCX型预绞式悬垂线夹规格型号参数表
注：﹡﹡--代表光缆外径(mm)
|
