OPGW用预绞式悬垂线夹

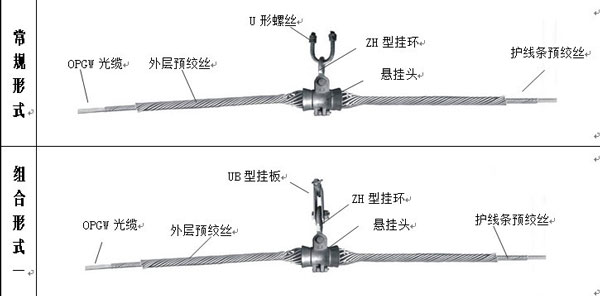

　　组成

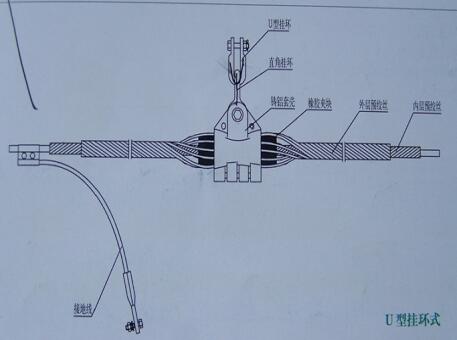

　　内层预绞丝、外层预绞丝、橡胶夹块及铸铝套壳。

　　用途

　　起支撑作用，将光纤复合架空地线(OPGW)悬挂于直线杆塔上。

　　特点

　　a.悬垂线夹与OPGW光缆有较大的接触面积，应力分布均匀，无应力集中点，对缆起到更好的保护作用，同时增强了挂点位置光缆的刚度。

　　b.有较好的动态应力承受能力，可提供足够的握力(14—18%RTS)以保持OPGW光缆在长时间不平衡负载的条件下安全运行。

　　c.悬垂线夹的悬垂角满足15°～18°。

　　d.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。

　　e.端部磨圆处理，提高了电晕起晕电压。

　　f.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。

　　技术要求

　　符合DL/T 766-2003光纤复台架空地线(OPGW)用预绞式金具技术条件及试验方法 ：

　　订货须知

　　◆根据OPGW光缆的外径等参数选择合适的悬垂线夹。

　　◆数量配置为：1套/直线杆塔。

　　◆该线夹内层预绞丝的旋向与OPGW外层的绞向相反，标准配置按照OPGW外层绞向为右旋，如为左旋时，应在订货 合同中加以注明。

　　◆根据杆塔上的挂点，选择适合的连接金具(如U型螺丝、U型挂环、UB型挂板等)。

　　◆线夹强度分为70KN. lOOkN、120KN。

　　OPGW用预绞式悬垂线夹规格型号参数表

　　注：﹡﹡--代表光缆外径(mm)
