OPGW用预绞式双悬垂线夹

　　组成

　　内层预绞丝、外层预绞丝、两组橡胶夹块、两组铸铝套壳

　　及连接金具。

　　用途

　　起支撑作用，将光纤复合架空地线(OPGW)悬挂于直线

　　杆塔上。

　　特点

　　a.悬垂线夹与OPGW光缆有较大的接触面积，应力分布均匀，无应力集中点，对缆起到更好的保护作用，同时增强了挂点位置光缆的刚度.

　　b.有较好的动态应力承受能力，可提供足够的握力(20%RTS)以保持OPGW光缆在长时间不平衡负载的条件下安全运行。

　　c.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。

　　d..端部磨圆处理，提高了电晕起晕电压。

　　e.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用

　　寿命。

　　技术要求

　　符合DL/T766-2003光纤复合架空地线(OPGW)用预绞式

　　金具技术条件及试验方法。

　　订货须知

　　◆根据OPGW光缆的外径等参数选择合适的悬垂线夹。双

　　悬垂线夹主要用于大跨越的江河、高落差的山谷、重冰区

　　等特殊地方。

　　◆数量配置为：1套/直线杆塔

　　◆该线夹内层预绞丝的旋向与OPGW外层的绞向相反，标

　　准配置按照OPGW外层绞向为右旋，如为左旋时，应在

　　订货合同中加以注明。

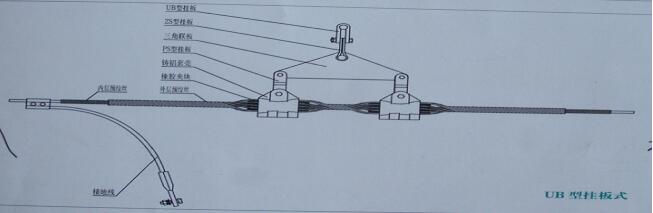

　　◆根据杆塔上的挂点，选择适合的联结金具(如u型螺丝、

　　U型挂环、UB型挂板等)：

　　◆线夹强度分为lOOkN.、120KN、160KN等。

　　OPGW用预绞式双悬垂线夹规格行号参数表

　　注：﹡﹡--代表光缆外径(mm)
