 　　预绞式悬垂线夹

　　用途：

　　起支撑作用，将导线、地线悬挂于直线杆塔上。

　　特点：

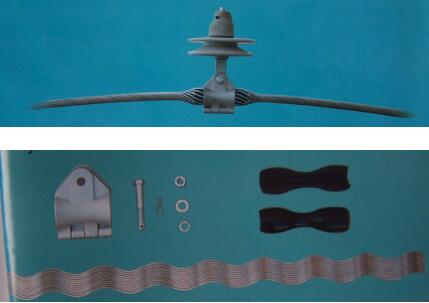

　　线夹采用橡胶夹块、预绞丝及铸铝套壳的组合方式：

　　a.增强了线缆挂点的刚度，增大了曲率半径，单线夹可满足30°转向角，双线夹可满足60°转向角，可以确保线缆在线夹出口附近不受较大的弯曲应力，以免发生局部机械损伤引起断股或断线。

　　b.提高了线夹本身的耐振性能，可更好地保护线缆，延长了系统寿命。

　　c.预绞丝的螺旋结构增大了线夹握力，可达20%UTS以上，有较好的动态应力承受能力，可提供足够的握紧力来保护线缆在长时间不平衡负载的条件下安全运行。

　　d.预绞丝及线夹本体采用铝合金材质，属非磁性材料，磁损小，同时具有较强的防腐性能和机械性能。

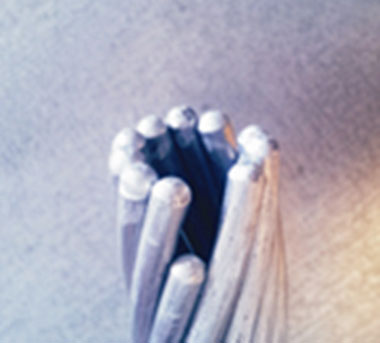

　　e.预绞丝端部进行磨圆处理，线夹整体外形圆滑，电晕小。

　　f.悬垂线夹与线缆有较大的接触面积，应力分布均匀，无应力集中点，起到更好的保护作用。

　　g.本线夹与导线的外层旋向一致，标准为右旋，如需要左旋时，应在订货合同中加以注明。

　　使用须知：

　　a.根据导线的型号选择合适的悬垂线夹，不同规格的预绞式悬垂线夹之间不可替代。

　　b.导线用预绞式悬垂线夹为一次性产品，在承受全张力后，不得反复使用。

　　c.本产品只适用于经过培训的技术人员安装。

　　d.本产品为精密装置，为确保正确安装，应储存于包装箱内，防止搬运过程中受到冲撞或重压，以避免预绞丝变形。

　　e.在带电线路或附近工作时，必须特别注意，防止电击事故。
